Самодельный ветрогенератор из шагового двигателя

Простейший маломощный ветрогенератор можно собрать из старого сканера (или любой другой техники, содержащей шаговый двигатель).

Для создания ветрогенератора потребуюся:

старый сканер (или дисковод);

выпрямляющие диоды (в проекте использовано 8 диодов 1N4007);

конденсатор 1000 мкФ;

регулятор напряжения LM7805;

труба ПВХ;

пластиковые детали (см. ниже);

алюминиевые пластины (можно использовать любые другие).

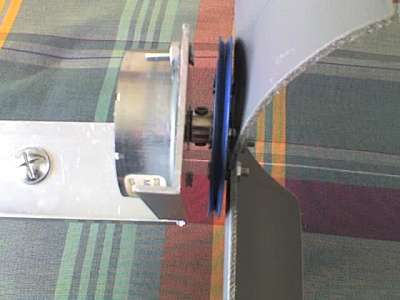

Извлекаем из сканера шаговый двигатель.

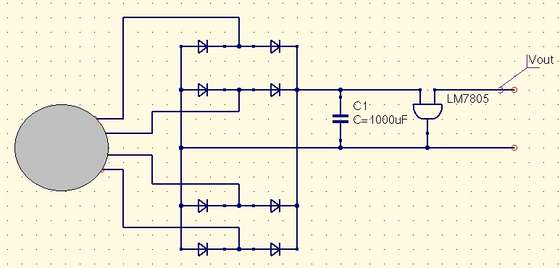

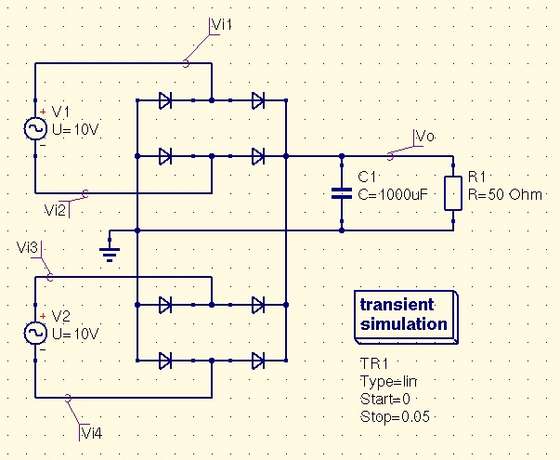

Сначала соберём выпрямитель. Для каждой фазы двигателя (он четырёхфазный) нам понадобится 2 диода, т.е. всего 8 диодов. Выходное напряжение будет стабилизировано с помощью конденсатора емкостью в 1000мкФ и регулятора напряжения LM7805.

Наш ветрогенератор может свободно вырабатывать напряжение и более 5 вольт, однако для зарядки мобильных устройств, нам будет достаточно 5В.

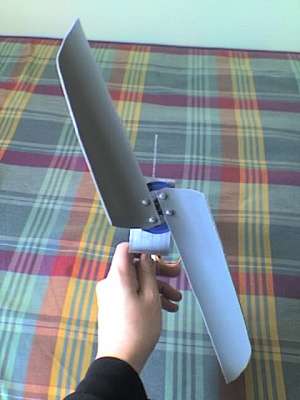

Следующий шаг - вырезание лопастей из ПВХ трубы и крепление их к валу ветрогенератора.

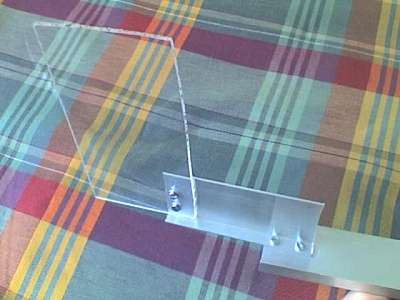

Для того, чтобы ветрогенератор сам выстраивался по ветру, сделайте ему хвост из куска пластика (стеклопластика или ему подобных материалов).

Всё. Вы сделали ветрогенератор своими руками.
