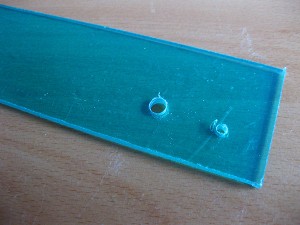

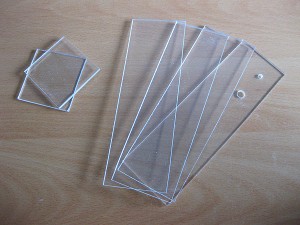

В одной из пластин, которая будет задней стенкой короба цветомузыки, просверлите 2 отверстия.
Одно для кабеля наушников, а второе для установки гнезда питания

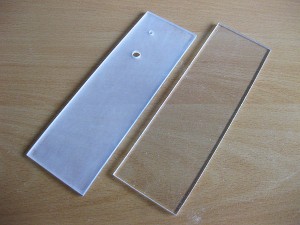

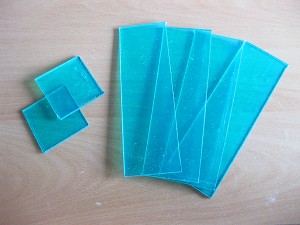

Все детали короба для будущей цветомузыки готовы
Для получения более красивого эффекта стенки короба необходимо заматировать
Возьмите мелкую наждачную бумагу и круговыми движениями обработайте все панели короба

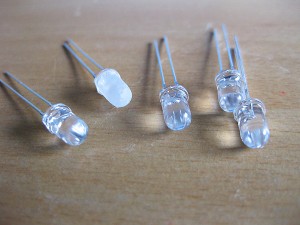

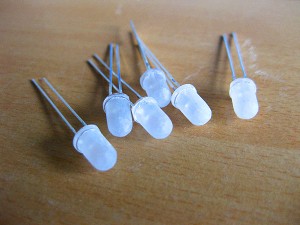

Затем таким же способом обработайте линзы светодиодов

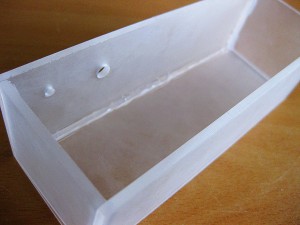

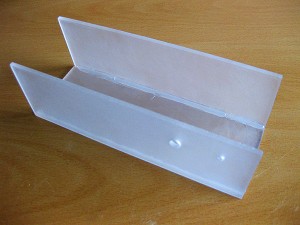

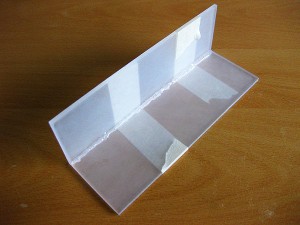

Соберите корпус короба, соединив панели с помощью клеящего термопистолета
Для начала рассчитайте, сколько Вам понадобиться светодиодов по следующей формуле
Выходное рабочее напряжение адаптера / номинальное рабочее напряжение одного светодиода = необходимое количество светодиодов
Используя 12 вольтовый адаптер у меня получилось следующее:
12В / 3В = 4 шт
Но следует обратить внимание на следующие вещи:
- сейчас в продаже есть огромное количество светодиодов, различающихся не только по цвету свечения, а так же по номинальному рабочему напряжению и току. Использовать в данной схеме мощные светодиоды не рекомендуется.
- так же не рекомендуется использовать в данной схеме для питания светодиодов источники питания с напряжением выше 12 В

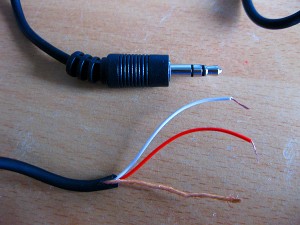

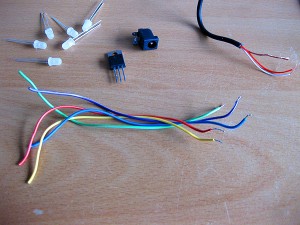

Теперь разберемся с аудио проводом. Я использовал провод от старых наушников
Под оплеткой он имеет 3 жилы: общий провод и 2 провода на правый и левый канал (у меня -- красный и белый). При сборке схемы нам понадобиться только 2 жилы – это общий провод и один из каналов (например, левый), второй канал останется не задействован
Приступим к сборке схемы

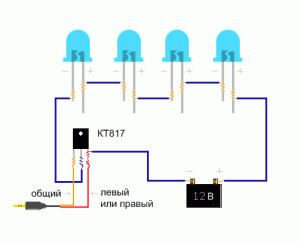

Для более понятного представления я нарисовал наглядную схему
На ней хорошо видно как необходимо соединить детали

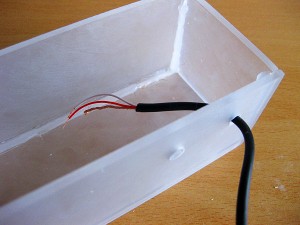

Перед началом сборки проденьте аудио шнур в отверстие на задней стенке короба цветомузыки
Соберите схему и проверьте ее на правильность монтажа
Небольшие пояснения по сборке схемы:
- в аудио шнуре используется только 2 провода центральный (обычно без оплетки, на схеме желтый) и один из каналов (правый или левый, на схеме красный)
- будьте внимательны при монтаже транзистора. Не перегревайте его сильно паяльником и не путайте его выводы (Э – эмиттер, Б – база, К – коллектор)
- светодиоды так же имеют полярность – не перепутайте
Если все правильно, проверьте работу схемы, подключив аудио штекер к выходу вашего аудиоустройства, отрегулировав громкость на необходимую чувствительность
Если схема работает, то настало время сделать последние шаги в создании цветомузыки своими руками

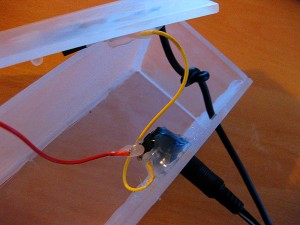

Закрепите штекер питания с помощью клеящего термопистолета

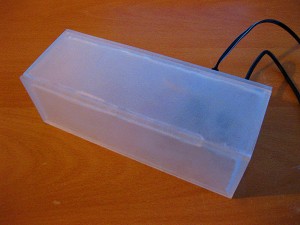

Установите верхнюю пластину и закрепите ее

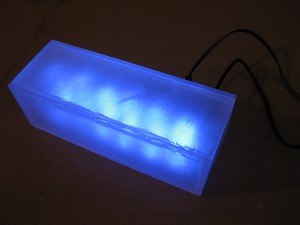

Подключите питание и аудио шнур, включите на аудиоустройстве свою любимую песню и наслаждайтесь!
Используя различные цвета и количество светодиодов можно получить очень хороший результат!
